L’ORIENTATION
C’est l’action de déterminer le lieu où l’on se trouve, la direction des points cardinaux.
Le point de référence utilisé est le Nord (situation septentrionale).
En orientation, on parle de 2 nord :
- le Nord Géographique (N.G) ou Nord vrai correspond au pôle (axe des pôles),
- le Nord Magnétique (N.M), il se trouve en fait à environ 1290 KM au Nord du Pole.
La déclinaison magnétique : C’est l’angle formé par le méridien magnétique et le méridien géographique en un point sur la surface terrestre. Sur les cartes, la déclinaison est donnée en degrés et en grades, elle peut être de valeur positive ou négative. Représentée par une aiguille de boussole, l’orientation de la carte par rapport au Nord Magnétique se fait à l’aide de la boussole placée au centre de la carte.
La carte topographique : elle sert pour les randonnées, et a toujours une échelle de référence.
Par exemple : 1/10 000 : 1cm sur la carte = 100 mètres sur le terrain
C’est la représentation du relief, représenté par des courbes de niveau (orange) sur une carte.
Ces courbes sont équidistance, c'est-à-dire l’écart en deux courbes correspond à la hauteur verticale
Lorsque le relief est très important : comme une falaise, on estampe les fortes pentes sur la carte afin de mieux percevoir le relief.

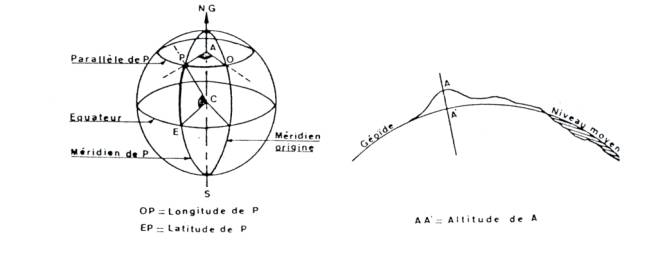

L’origine des altimètres est donné par le niveau moyen de la mer à Marseille.
Exemples concrets :

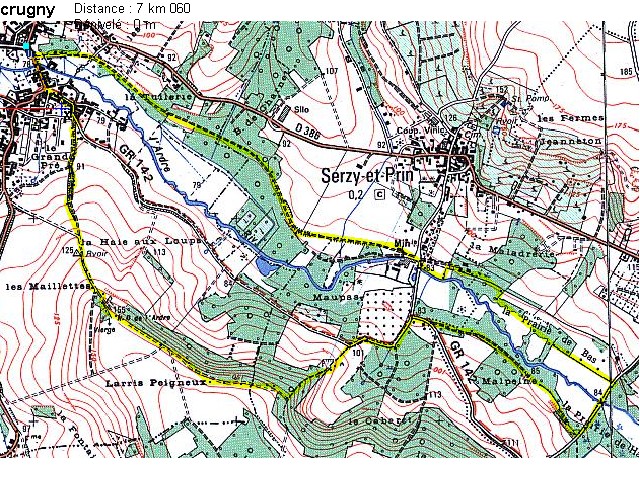

Donnée IGN Carto Exploreur : Marne Ouest
Comment trouver mon chemin ?
Je suis à Crugny au point Bleu Ciel, je décide de me diriger vers les Maillettes.
De la flèche rouge à la flèche bleue : il faut mesurer la direction :
Pour se faire avec la boussole je place ma flèche de la boussole sur le point bleu le début de la flèche sur le point rouge et je place mes 2 barres rouge de ma boussole perpendiculairement au nord de ma carte : l’azimut indiqué par ma boussole est de 160° par rapport au Nord Magnétique.
Ainsi pour trouver dans quelle direction, je dois me diriger, je me tourne en plaçant
la flèche rouge de la boussole entre les deux barres rouges, et je prends la direction indiquée par mon aiguille.
A titre d’exemple : l’azimut à suivre entre la flèche violette et la flèche orange est de 300°
En cas de mauvais temps :
1°) Il faut déjà se localiser sur la carte.
2°) Se diriger à l’azimut par rapport à une carte.
3°) Garder le même chemin sans dévier reste difficile, à ce moment, il faut mieux (à condition d’être au moins 2), d’envoyer quelqu’un sur quelques mètres visibles en le dirigeant du point de départ. L’arrêter, le rejoindre et refaire la même manip en gardant le même azimut.
Il faut mieux rester serein et écouter aussi les bruits aux alentours.
Où suis-je ?

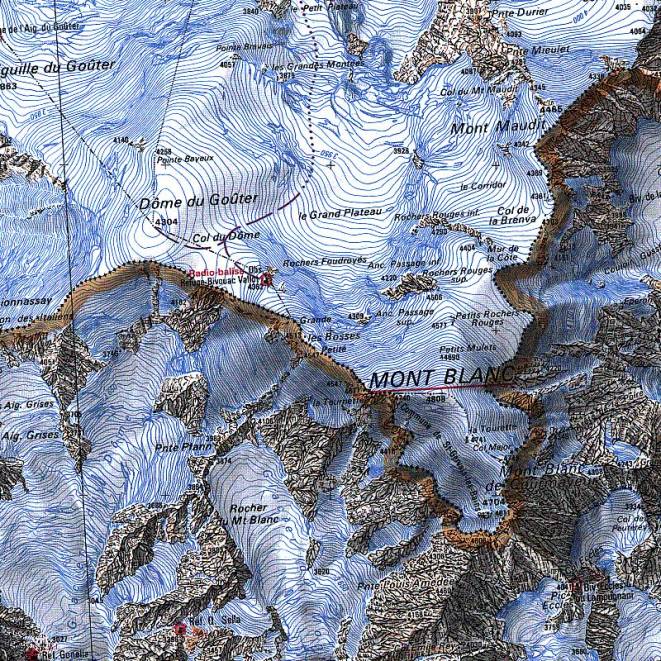

Je suis en montagne, mais où ?
Je pique une visée, c’est à dire je prends ma boussole oriente la flèche en direction d’un point que je vois et que je localise sur ma carte.
Il me faut 2 points :
A 260°, je vois le refuge Vallot, en vert :
A 200° , je vois le sommet du mont Blanc en rouge
Le calcul par rapport au refuge Vallot : 260 - 180 = 80°. Je trace un trait du refuge en prenant un ange de 80° Degré avec les 2 barres rouges perpendiculaire au nord de la carte.
Le calcul par rapport au Mont Blanc : 200 - 180 = 20°, je trace de la même manière :
En conclusion, je me trouve sur le Mur de la cote à 4404 mètres d’altitude.
En pratique :
L’angle rose est de 80°
L angle vert est de 20°
Et l’intersection des 2 lignes montre l’endroit recherché.
